可以讓 OSD 講話的, 安琪拉 ...good..

試範影片: http://www.youtube.com/watch?v=lVPWzhaR-kg

剛剛接觸到航拍語音. 感覺到很神奇.. 竟然能搞出這個..莫非達人造福飛友之舉..

語音板子裡頭將其語音寫入後. 在航拍時螢幕畫面的資訊, 將會由"安琪拉"為你播報...^ ^

將語音程式安裝後. 接好線路開啟航拍螢幕, 並將螢幕聲音調大(內建可能是靜音), 即可聽到語音..

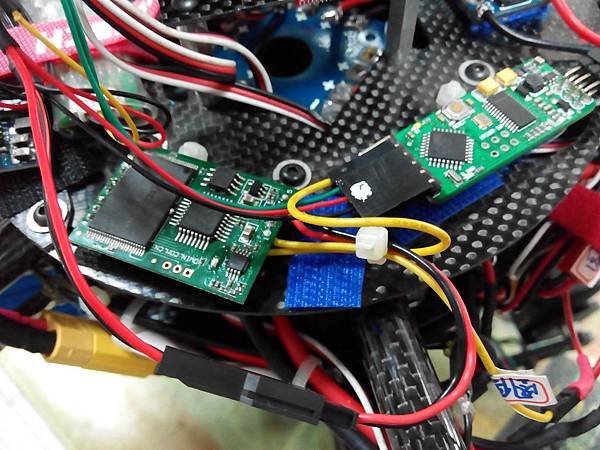

語音板接線圖.. 紅黑為+ - 線併聯 OSD 的 +5V 和 GND , 另一條同紅黑線一樣長的接"圖傳的語音輸入"

比較長的綠線接 OSD 的 TX , 完成!

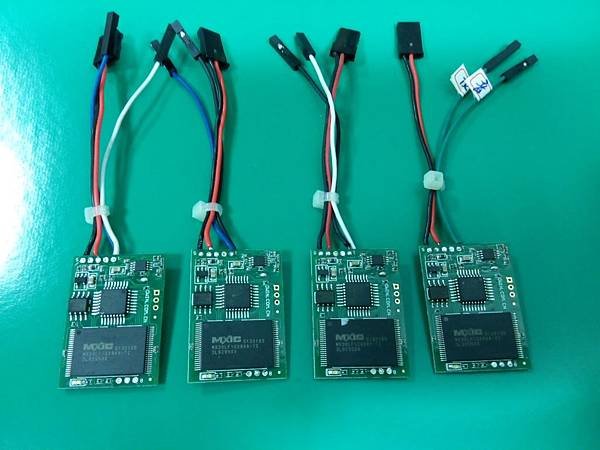

因為台灣取得 DMA1G08A 語音模組比較困難. 版主只好多做幾個.. 如果有飛友有需要可以連絡版主..

此語音模組已經將線焊接完成, 語音程式也已經灌入, 且安裝多軸機測試完成. 直接接線可以使用..

P.S:

1.OSD 需自行拉出 +5V . GND 兩線(併聯) (使用伺服線母插頭)

2.圖傳沒有 Audio in 聲音入口的, 需自行拉出單線.

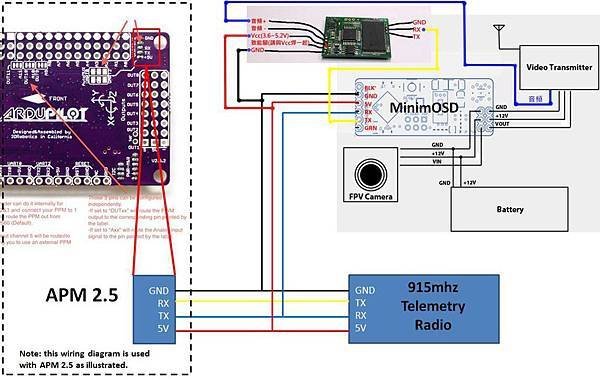

全機配線圖:
